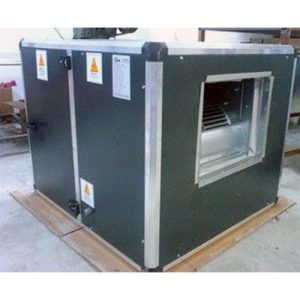

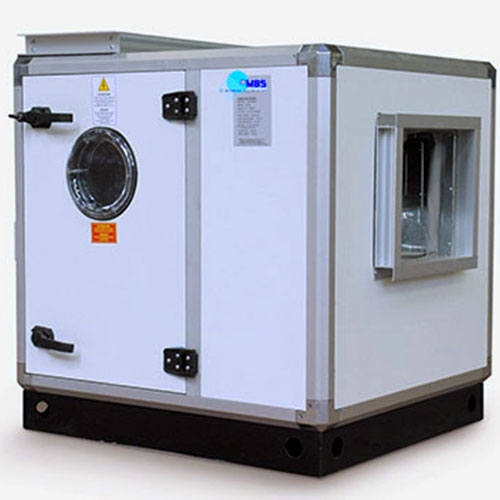

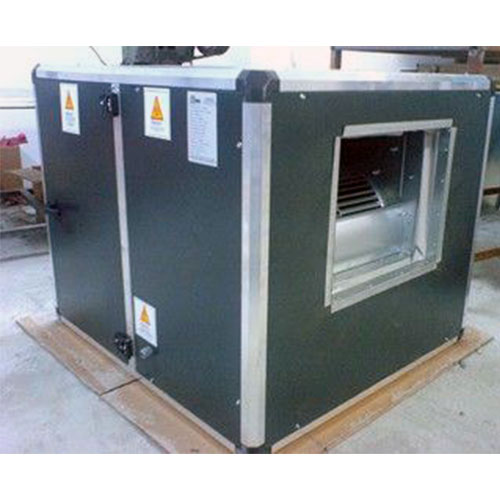

Hücreli Aspiratör Özellikleri
- MBS Hücreli Aspiratörler 500 m³/h ile 100.000 m³h debileri arasında 16 değişik boyutta standart olarak üretilmektedir.
- Aspiratörler standart olarak hücre karkası ; Alüminyum veya Plastik köşe alüminyum profilden üretilir.
- Hücreli aspiratörler isteğe bağlı olarak boyasız Galvaniz saç, Elektrostatik toz boyalı ve paslanmaz saç kullanılarak tek ve çift cidarlı olarak üretilmektedir.
- Hücre panelleri 25 mm veya 50 mm kalınlığında taş yünü, İstenildiği takdirde daha yüksek kapasitelerde de üretilmektedir.
Kenar Profilleri
- Hücreli Aspiratör ve Vantilatör modül yapısında dış iskeleti oluşturan kenar profilleri alüminyum malzemeden imal edilmektedir.
- Profillerde santral içi basınç kayıplarının minimuma indirilmesi veya herhangi bir pislik birikimine yol açmaması için profil iç yüzeyleri tamamı ile kapalı olarak dizayn edilmiştir.
- Köşelerde kaçak veya görüntü bozukluğuna yol açılmaması amacı ile köşe elemanları ile uyumlu olacak yapıda imalatı yapılmaktadır.
Takviye Profilleri
- Hücreli Aspiratör ve Vantilatör modül yapısında kenar profilleri arası bağlantıların ve cihazın farklı hücrelerinin kapaklarına takviye amacı ile kullanılan takviye profilleri alüminyum malzemeden edilmektedir.
- Profillerde hücre içi basınç kayıplarının minimuma indirilmesi veya herhangi bir pislik birikimine yol açmaması için profil iç yüzeyleri tamamı ile kapalı olarak dizayn edilmiştir.
- Takviye profil yapısında kapak panelleri bağlantı kısımları, kenar profilleri kapak panelleri bağlantı kısımları ile uyumlu olacak yapıda dizayn edildiğinden muhtemel kaçak ve görüntü bozukluklarına imkan bırakılmamıştır.
Köşe Elemanları
- Hücreli Aspiratör ve Vantilatör modül yapısında kenar profilleri köşe birleşimlerinin sağlanması amacı ile kullanılan köşe elemanları enjeksiyon yolu ile alüminyum veya PVC malzemeden imal edilmektedir.
- Köşe elemanlarının dizaynındaki kenar profilleri ile uygunluk sayesinde muhtemel hava kaçakları ve görüntü bozuklukları engellenmiş olmaktadır.
- Yine bu sayede hücre içi basınç indirilmesi kayıplarının minimuma veya herhangi bir pislik birikimine yol açmaması sağlanmaktadır.
Dış ve İç Paneller
- Hücreli Aspiratör ve Vantilatör modül yapısında kenar profilleri, takviye profilleri ve köşe elemanlarından oluşan iskelet yapının görünür 6 yüzünün kapatılması amacı ile kullanılan kapak panelleri galvanizli sacdan imal edilmektedir.
- Sandviç yapıda olan panellerde iç cidar kalınlığı 0,60/0,70 mm ve dış cidar kalınlıkları 0,80/0,90 mm Boyalı galvaniz sacdan imal edilmektedir. Sandviç yapının orta kısmında ses ve ısı izolasyonunu sağlamak amacı ile Taş yünü ve Cam yünü malzeme bulunmaktadır.
- Toplam panel kalınlığı 25 mm veya 50 mm’dir. Paneller sabit kapak olarak kullanılmasının yanı sıra servis kapağı olarak da kullanılmaktadır.
Kapı Kolları Menteşe ve Kilit Mekanizması
- Dış paneller kısmında bahsi geçen servis kapaklarının kapalı tutulması veya kolay açılabilmesi amacı ile sert PVC malzemeden imal edilmektedir.
- Kapı kolları kilitli veya anahtarlı mekanizması sayesinde cihaz servis kapılarının başka şahıslar tarafından açılmasını
önlemektedir. - Cihaz yüksekliğine bağlı olarak servis kapak başına 1,2 veya 3 adet olarak kullanılmaktadır.
- Dış paneller kısmında bahsi geçen servis kapaklarının iskelete hareketli montajı için kullanılan menteşeler sert PVC malzemeden imal edilmektedir.
- Menteşeler cihaz yüksekliğine bağlı olarak servis kapak başına 2, 3 veya 4 adet olarak kullanılmaktadır.
Vantilatör ve Aspiratör Ünitesi
- Hücreli Aspiratör ve Vantilatör üniteleri standart hücre yapısında imal edilmektedir.

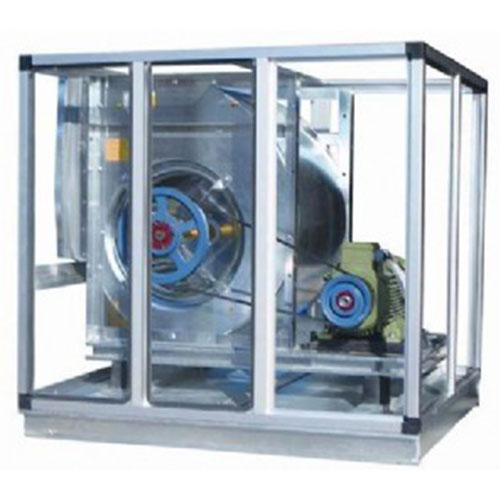

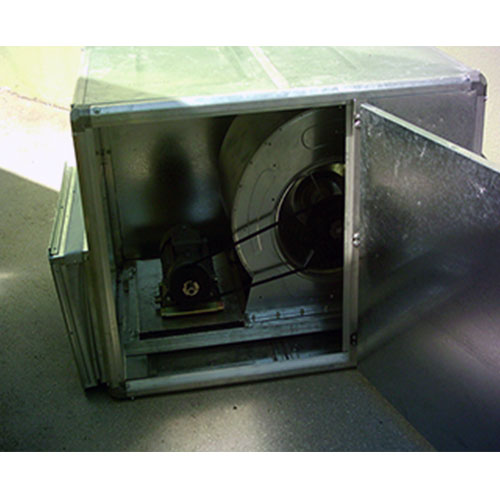

- Fanlar statik ve dinamik olarak balansı dengelenmiş öne eğik sık kanatlı ve geriye eğik seyrek kanatlı yüksek verimli, radyal çift emişli fanlardır.
- Fanlar galvanizli sacdan mamul YILIDA veya NICOTRA’dır.
- Fanlar elektrik motoru ile aynı şase üzerine monte edilir.
- Titreşimin cihazın diğer aksamlarına iletilmesini engellemek amacı ile kapasite, boyut,fan ve elektrik motorları devir sayılarına bağlı olarak belirlenen boyut ve adette titreşim izolatörü kullanılmaktadır.
- Fan ve motor aksamlarında kullanılan kasnaklar, DIN 2211 ve TS 148 normlarına uygun sıkma burçlu V kayış kasnaklardır.
- Kasnaklar iki parçadan oluşmaktadır. İlk parça fabrikasyon olarak fan ve motor miline takıldıktan sonra ikinci parça herhangi bir ekipmana ihtiyaç duymadan takılabildiğinden istenildiğinde kasnak ebadı değişimini çok kolaylaştırmaktadır.
- Motor ve fan kasnakları arasındaki güç aktarımını sağlamak amacı ile TS 198/40, DIN 7753/1 normlarına uygun dar V kayışları veya TS 198/1, DIN 2215 Normlarına uygun klasik V kayışları kullanılmaktadır.
