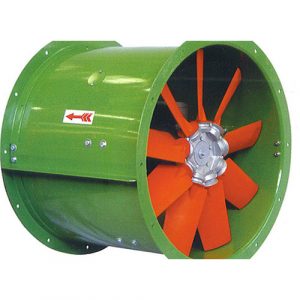

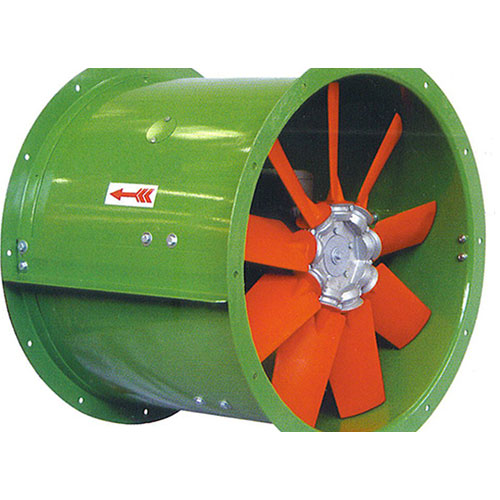

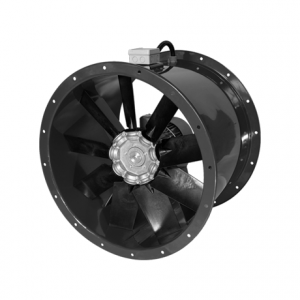

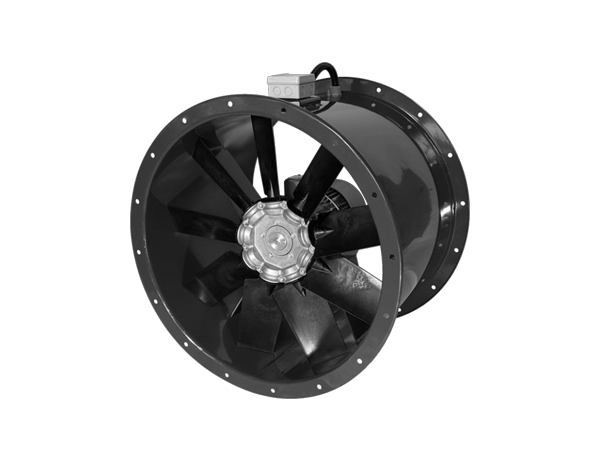

GENEL ÖZELLİKLERİ – AKSİYAL FAN – KANAL TİPİ FAN
* 355mm – 1250 mm çap aralığında farklı model seçeneklerinde aksiyal fan üretimi
* Çift yönlü ve çift devirli olarak aksiyal kanal tipi fan üretimi
* UNI ISO6580/EUROVENT 1-2 Standartlarında iki tarafı kaynaksız kendinden flanşlı gövdeye sahip aksiyal basınçlandırma fanları
* Aksiyal taze hava fanı, aksiyal basınçlandırma fanı gövdesi sert çelikten imal edilmiş ve standart olarak sıcak daldırma galvaniz ile kaplanmıştır.
* -20°C / +55°C sıcaklık aralığında çalışmaya uygundur.
KULLANIM ALANLARI
* Genel mahal havalandırmaları
* Merdiven ve asansör basınçlandırma fan sistemleri
* Taze hava fanı , aksiyal fan, egzoz fanları
MOTOR
* IP 55 korumalı, IE2/3 yüksek verimli tam kapalı tipte, F izolasyon sınıfındadır.
* Kolay elektrik bağlantısı için, aksiyal fan gövdesi dışında IP67 korumalı harici elektrik bağlantı kutusu bulumaktadır.
* Standart olarak 400V-50Hz’dir ve frekans konvertörü ile kullanıma uygundur.
PERVANE
* Aksiyal fanlar aerofoil kesitli, açısı ayarlanabilir kanatlara sahip, aksiyal fan kanadı uygulama tipine göre fibercam takviyeli poliamid malzemden veya alüminyum alaşımdan üretilir.
* Performans verileri +20°C koşullara göre seçilmiştir

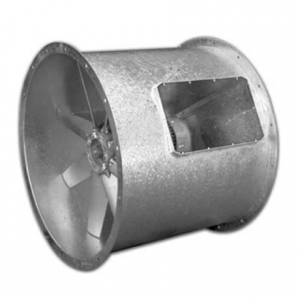

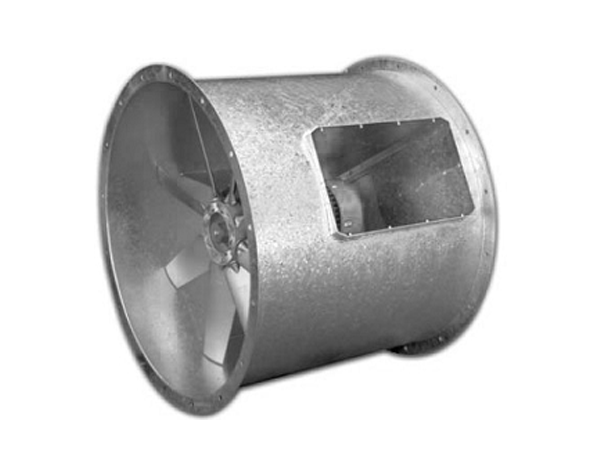

GENEL ÖZELLİKLER – BİFURCATED FAN – YÜKSEK SICAKLIK FANI
* Yoğun yağ ve yüksek sıcaklık içeren havanın tahliyesinde kullanıma uygun olarak tasarlanmış aksiyal kanal tipi fan
* Bifurcated fan, motor hava akımı dışındadır ve daimi 120ºC’de çalışabilmektedir.
* Aksiyal yüksek sıcaklık fanı yatay ve dikey olarak montaja uygundur.
* UNI ISO6580/EUROVENT 1-2 Standartlarında iki tarafı kaynaksız kendinden flanşlı gövdeye sahipitir
* Aksiyal fan gövdesi sert çelikten imal edilmiş ve standart olarak sıcak daldırma galvaniz ile kaplanmıştır.
* -20°C / +120°C sıcaklık aralığında çalışmaya uygundur.
KULLANIM ALANLARI
* Endüstriyel mutfak davlumbaz egzoz fan sistemleri
* Yoğun yağlı ve yüksek sıcaklık aksiyal fan üretim prosesleri
* Ağır sanayi egzoz fanları
MOTOR
* IP 55 korumalı, IE2/3 yüksek verimli tam kapalı tipte, F izolasyon sınıfındadır.
* Kolay elektrik bağlantısı için, bifurcated fan gövdesi dışında IP67 korumalı harici elektrik bağlantı kutusu bulumaktadır.
* Aksiyal fanlar standart olarak 400V-50Hz’dir ve frekans konvertörü ile kullanıma uygundur.
PERVANE
* Aerofoil kesitli, açısı ayarlanabilir kanat yapısına sahip kanal tipi fanlar, aksiyal fan kanadı uygulama tipine göre alüminyum alaşım malzemden üretilir.
* Performans verileri +120 °C koşullara göre seçilmiştir
* P kg/m3 ( yoğunluk 0,89kg/m3 olarak baz alınmıştır )

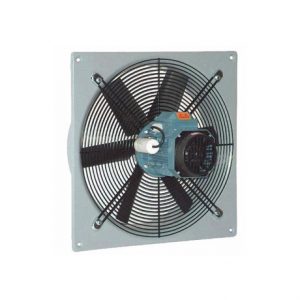

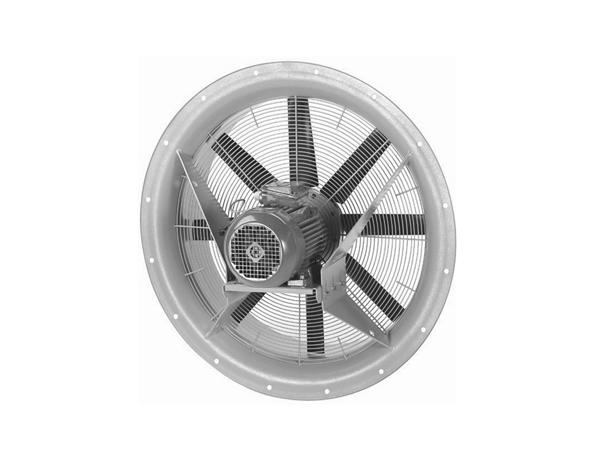

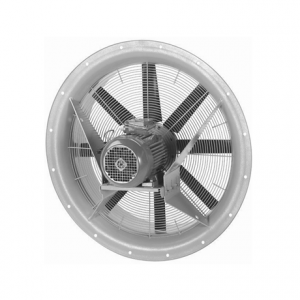

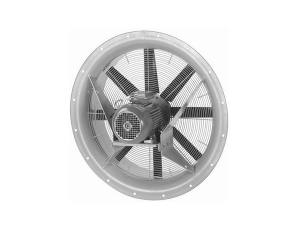

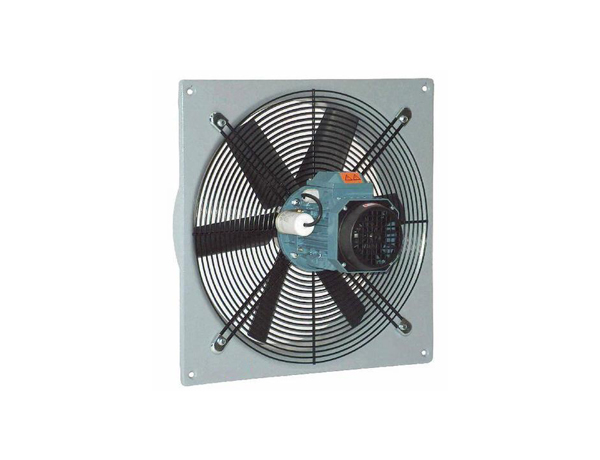

GENEL ÖZELLİKLER – AKSİYAL FAN – DUVAR TİPİ FAN
* 355mm – 1250mm çap aralığında farklı model seçenekleri ile duvar tipi fan üretimi
* Çift yönlü ve çift devirli olarak aksiyal fan üretimi yapılabilmektedir.
* Kısa gövde aksiyal fanlar UNI ISO6580/EUROVENT 1-2 Standartlarında tek tarafı kaynaksız kendinden flanşlı gövdeye sahipitir
* Gövde sert çelikten imal edilmiş ve standart olarak epoksi boya ile kaplanmıştır.
* Standart olarak tek taraflı tel koruma kafesi dahildir.
* İsteğe bağlı sıcak daldırma galvaniz seçeneği mevcuttur.
* -20°C / +55°C sıcaklık aralığında çalışmaya uygundur.
KULLANIM ALANLARI
* Genel mahal havalandırmaları
* Merdiven basıçlandırma fanı ve asansör basınçlandırma fan sistemleri
* Taze hava, egzoz fanı ve sirkülasyon amaçlı kullanımlar
* Soğutma fanı, sera fanı ve çiftlik fanı serinletme amaçlı aksiyal vantilatör olarak kullanıma uygundur.
MOTOR
* IP 55 korumalı, IE2/3 yüksek verimli tam kapalı tipte, F izolasyon sınıfındadır.
* Kolay elektrik bağlantısı için, egzoz fanı gövdesi dışında IP67 korumalı harici elektrik bağlantı kutusu bulumaktadır.
* Standart olarak 400V-50Hz’dir ve frekans konvertörü ile kullanıma uygun aksiyal fanlar
PERVANE
* Aerofoil kesitli, açısı ayarlanabilir kanatlar, uygulama tipine göre fibercam takviyeli poliamid malzemden veya alüminyum alaşımdan üretilir.
* Aksiyal fan performans verileri +20°C koşullara göre seçilmiştir

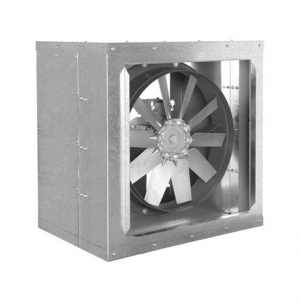

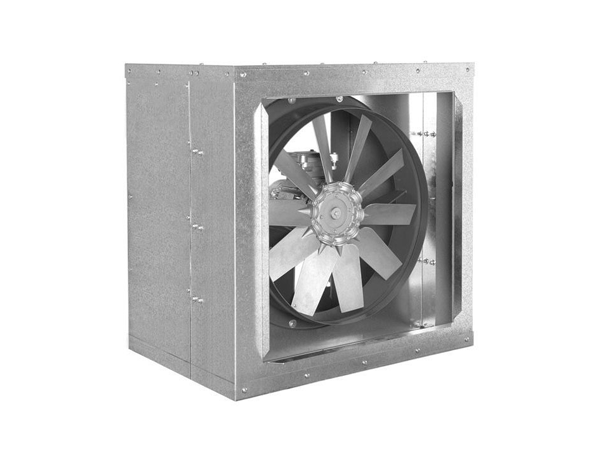

GENEL ÖZELLİKLER – HÜCRELİ FAN – AKSİYAL FAN
* Dış ortam şartlarından ve güneş ışınlarından etkilenmeyecek yapıya sahip hücreli tip fanlardır.
* Aksiyal fan gövde çapı 400 mm – 1250mm aralığında farklı model seçeneklerinde üretilebilmektedir.
* Çift yönlü ve çift devirli olarak üretimi yapılabilmektedir.
* Aksiyal fan gövdesi galavaniz saçtan imal edilmiştir.
* Emiş ve atış ağızları için panjur opsiyonu mevcuttur.
* -20°C / +55°C sıcaklık aralığında çalışmaya uygundur.
KULLANIM ALANLARI
* Genel mahal havalandırmaları
* Merdiven basınçalndırma fanı ve asansör basınçlandırma fanı sistemleri
* Taze hava fanı, egzoz fanı ve sirkülasyon fanı
MOTOR
* IP 55 korumalı, IE2/3 yüksek verimli tam kapalı tipte, F izolasyon sınıfındadır.
* Kolay elektrik bağlantısı için, hücreli tip fan gövdesi dışında IP67 korumalı harici elektrik bağlantı kutusu bulumaktadır.
* 40000 saat kesintisiz çalışmaya uygun ve kendinden yağlanan kapalı tipte aksiyal fan motoru.
* Standart olarak 400V-50Hz’dir ve frekans konvertörü ile kullanıma uygundur.
PERVANE
* Aerofoil kesitli, açısı ayarlanabilir kanatlar, uygulama tipine göre fibercam takviyeli poliamid malzemden veya alüminyum alaşımdan üretilir.
* Performans verileri +20°C koşullara göre seçilmiştir
Siyah sacdan imal edilmekte olup, elektrik motoru ve fanı birlikte taşıyacak şekilde dizayn edilmiştir. Kanal bağlantı flanşları DIN 24159 a uygun olarak imal edilmektedir.
Aksiyal vantilatör astar ve iki kat son kat boya ile boyanarak sevk edilir. Fan rotorunda, fan kanatları isteğe bağlı olarak alüminyum döküm veya plastik imal edilir.
Fan kanatlarının açısı hava debisi ve basıncına uygun olarak değiştirilebilir. Aksiyal Fanlarda 400 Volt, 50 Hz veya 230 Volt 50 Hz. elektrik motorları kullanılır.
Tahrik sisteminde, aksiyal fanlar isteğe ve ihtiyaca bağlı olarak Kayış-Kasnak tahrikli veya Motor ile direk akuple olarak imal edilebilirler. Vantilatörlerde kullanılan kasnaklar DIN 2211 ve TS 148 standartlarına uygun sıkma burçlu V kayış kasnaklarıdır. Kasnaklar kasnak ve burç olarak iki kısımdan oluşur. Bu nedenle bu kasnakların montaj ve demontajı oldukça kolay olmaktadır.
Kayış-kasnak tahrik sisteminin kullanıldığı vantilatörlerde, kayışın gerdirilebilmesi için özel gergi tertibatı kullanılır. Motor ve fan arasında güç aktarımını sağlamak amacıyla kullanılan kayışlar TS 198/4, DIN 7753/1 standartlarına uygun dar V kayışları ile TS 198/1 ve DIN 2215 standartlarına uygun klasik V kayışları kullanılmaktadır.
